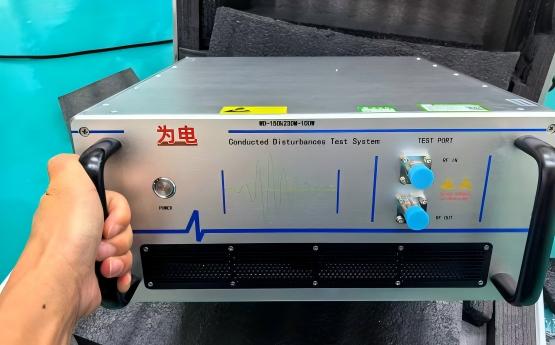

为电® WD-150K230M-100W

传导抗扰度测试系统

（Conducted Disturbances / Conducted Immunity Test System）

IEC 61000-4-6 / GB/T 17626.6

传导抗扰度测试系统（Conducted Disturbances Test System）

一、产品概述

本传导抗扰度测试系统依据 IEC 61000-4-6 与 GB/T 17626.6 标准设计，用于评估电气和电子设备在 150 kHz ～ 230 MHz 频段内，对射频传导干扰的抗扰能力。

系统通过 CDN（耦合/去耦网络）或注入接口，将规定幅度的射频干扰信号直接耦合至被测设备（EUT）的电源线或信号线，模拟真实工业现场中因无线电、变频器、开关电源等引入的传导干扰环境。

二、适用标准

• IEC 61000-4-6
  Immunity to conducted disturbances, induced by radio-frequency fields

• GB/T 17626.6
  射频场感应的传导骚扰抗扰度试验

适用于 CE、CCC、医疗器械、工业控制、通信、电力电子、汽车电子 等 EMC 抗扰度测试需求。

三、系统组成

• 传导抗扰度发生器主机

• 功率放大模块（内置/外接）

• RF 注入接口（TEST PORT）

• CDN / EM Clamp / BCI（按测试对象选配）

• 射频信号源与功率监测接口

• 控制与监控单元

四、核心功能特点

✔ 宽频覆盖

• 覆盖 150 kHz ～ 80 MHz 全标准频段

• 满足连续扫描与点频驻留测试要求

✔ 高稳定注入能力

• 支持 1 V / 3 V / 10 V（rms） 等标准等级

• 输出稳定，幅度控制精确，满足严苛抗扰度评估

✔ 标准化接口设计

• 独立 RF IN / RF OUT 测试端口

• 便于与功放、功率计、CDN 网络快速集成

✔ 工程级可靠性

• 适合长时间连续测试

• 内置散热与保护设计，确保高功率工况下稳定运行

✔ 兼顾实验室与整改应用

• 既可用于认证测试

• 也可用于 EMC 设计验证与问题整改定位

五、典型应用场景

• CE EMC 抗扰度测试（EN 61000-4-6）

• 医疗器械 EMC 验证（IEC 60601-1-2）

• 工业设备抗干扰能力评估

• EMC 整改前后对比验证

• 研发阶段射频传导敏感性分析

六、产品优势总结

真实工况模拟 + 稳定射频注入 + 工程级可靠性

该传导抗扰度测试系统不仅满足标准测试要求，更适合 EMC 工程师在整改和设计阶段快速定位问题、验证方案，是实验室与企业研发部门的理想选择。
